LP5892QRRFRQ1是一款專為汽車應用設計的LED矩陣驅動器?，具有48個電流源通道和32個掃描功能，適用于共陰極LED矩陣。
其主要特性：
? 符合 AEC-Q100 標準，適用于汽車應用：
– 溫度等級 1：–40°C 至 125°C，TA
? 獨立的 VCC 和 VR/G/B 電源
– VCC 電壓范圍：2.5V – 5.5V
– VR/G/B 電壓范圍：2.5V – 5.5V
? 48 個電流源通道，從 0.2mA 到 40mA
– 通道間精度：±0.5%（典型值），±3%（最大值）;器件到器件精度：±0.5%（典型值），±2.5%（最大值）
– 低拐點電壓：當 IOUT = 5mA 時，0.27V（最大值）
– 3 位（8 級）全局亮度控制
– 8 位（256 級）顏色亮度控制
– 最大 16 位（65536 級）PWM 灰度控制
? 16 個掃描線開關，RDS（ON） 為 190mΩ
? 超低功耗
– 低至 2.5V 的獨立 VCC
– 最低 ICC 低至 3.6mA，具有 50MHz GCLK
– 智能省電模式，ICC 低至 0.9mA
? 內置 SRAM，支持 1–64 多路復用
– 單個設備支持 48 × 16 個 LED 或 16 × 16 個 RGB 像素
– 雙設備可堆疊以支持 96 × 32 個 LED 或 32 × 32 個 RGB 像素
? 高速和低 EMI 連續時鐘系列接口 （CCSI）
– 只有三根線：SCLK / SIN / SOUT
– 外部 50MHz（最大）SCLK，帶上升沿傳輸機構
– 內部倍頻器，支持高頻 GCLK
? 針對 LED 矩陣顯示器的優化性能
– 上下邊重影去除
– 低灰度增強
– LED 開路、弱短路、短路檢測和移除
應用場景
LP5892QRRFRQ1適用于各種汽車內部和外部照明應用，包括：
?汽車內部燈?
?汽車尾燈?
?汽車前燈?
這些應用中，LP5892QRRFRQ1能夠提供穩定的電流源和亮度控制，確保LED矩陣的穩定性和可靠性?。
產品介紹

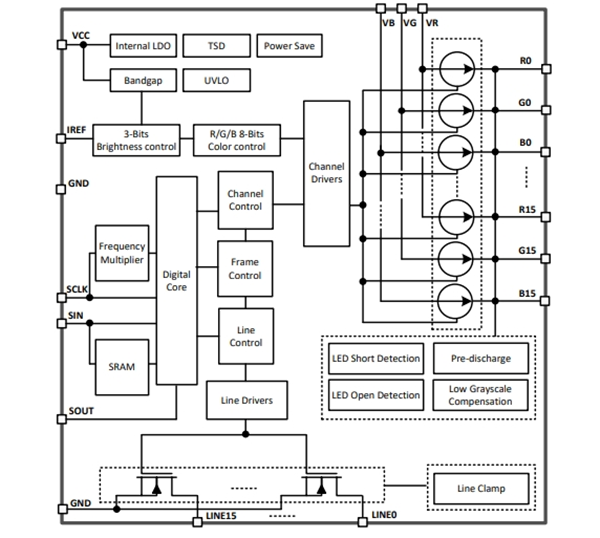

LP5892QRRFRQ1是一款高度集成的共陰極矩陣 LED 顯示驅動器，具有 48 個恒流源和 16 個掃描 FET。一個 LP5892-Q1 支持驅動 16 × 16 個 RGB 像素，兩個 LP5892-Q1 器件支持驅動 32 × 32 個 RGB 像素。為了實現低功耗，該器件通過其共陰極結構支持紅色、綠色和藍色 LED 的獨立電源。此外，LP5892QRRFRQ1的超低工作電壓范圍 （Vcc 低至 2.5V） 和超低工作電流 （Icc 低至 3.6mA） 顯著降低了工作功率。
LP5892QRRFRQ1實現了高速上升沿傳輸接口，以支持高器件數量菊花鏈和高刷新率，同時最大限度地減少了電磁干擾 （EMI）。LP5892QRRFRQ1支持高達 50MHz 的 SCLK（外部）和高達 160MHz 的 GCLK（內部）。同時，該器件集成了增強電路和智能算法，以解決窄像素間距 （NPP） LED 顯示應用以及 Mini 和 micro-LED 產品中的各種顯示挑戰：第一掃描線變暗、上下重影、低灰度中的不均勻性、耦合、LED 開路或短路引起的毛毛蟲，這使得LP5892QRRFRQ1成為此類應用的完美選擇。
LP5892QRRFRQ1還可以在作期間實現 LED 開路/弱短路/短路檢測和移除，還可以將這些信息報告給隨附的數字處理器。
LP5892QRRFRQ1具有以下主要規格：
類型：線性
拓撲：恒定電流
內部開關：無
輸出數：48
電壓 - 供電（最低）：2.5V
電壓 - 供電（最高）：5.5V
電壓 - 輸出：2.5V ~ 5.5V
電流 - 輸出/通道：40mA
頻率：-
調光：PWM
應用：汽車級
工作溫度：-40°C ~ 125°C（TJ）
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
器件封裝：76-VQFN（9x9）
