TRF7970ARHBR——多協議全集成式 13.56MHz RFID 和近場通信 (NFC) 收發器 IC

TRF7970ARHBR具有以下特性：

? 支持近場通信 (NFC) 標準 NFCIP-1 (ISO/IEC18092) 和 NFCIP?2 (ISO/IEC 21481)

? 完全集成了以下標準的協議處理：ISO/IEC 15693、ISO/IEC 18000-3、ISO/IEC 14443 A 和 B 以及FeliCa?

? 集成式編碼器、解碼器和數據組幀功能，用于 NFC發起方運行模式以及有源和無源目標方運行模式，適合所有三種比特率（106kbps、212kbps、424kbps）以及卡仿真

? 借助帶有可編程喚醒電平的射頻場檢測器，實現NFC 無源應答器仿真

? 通過射頻場檢測器避免 NFC 物理碰撞

? 通過集成的狀態機實現 ISO/IEC 14443 A 防撞（破壞的字節）（應答器仿真或 NFC 無源目標）

? 輸入電壓范圍：2.7VDC 至 5.5VDC

? 可編程輸出功率：+20dBm (100mW)，+23dBm(200mW)

? 從 1.8VDC 至 5.5 VDC 的可編程 I/O 電壓電平

? 來自 13.56MHz 或者 27.12MHz 晶振或者振蕩器的可編程系統時鐘頻率輸出 (RF，RF/2，RF/4)

? 針對其它系統組件（微控制器 (MCU)，外設，指示器）的集成電壓穩壓器輸出，20mA（最大值）

? 可編程調制深度

? 具有針對“讀取漏洞”消除和鄰近讀取器系統或者周圍環境頻帶內噪聲檢測的具有接收信號強度指示器(RSSI) 的雙接收器架構

? 針對超低功耗系統設計的可編程功率模式（斷電時< 1μA）

? 并行或 SPI 接口（帶有 127 字節 FIFO）

? 溫度范圍：-40°C 至 110°C

? 32 引腳 QFN 封裝 (5mm × 5mm)

描述

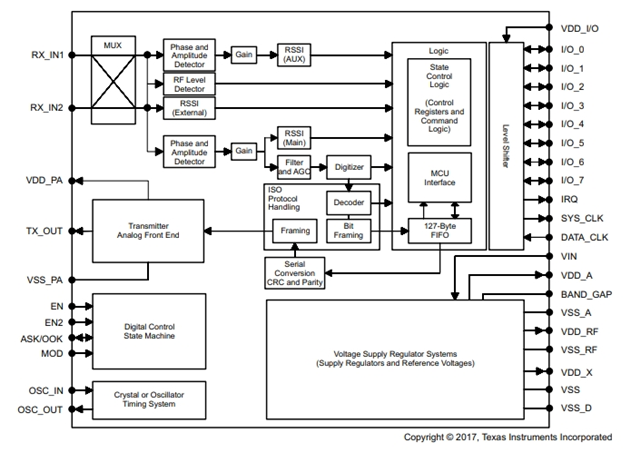

TRF7970ARHBR器件是一款用于 13.56MHz NFC/RFID 系統的集成式模擬前端 (AFE) 和多協議數據組幀器件，支持所有的三種 NFC 工作模式：讀/寫器模式、對等模式和卡仿真模式，符合 ISO/IEC 14443 A 和 B、Sony FeliCa、ISO/IEC 15693、NFCIP-1 (ISO/IEC 18092) 和 NFCIP-2 (ISO/IEC 21481) 等標準。TRF7970ARHBR具有內置的編程選項，因此適合于 NFC、接近和鄰近識別系統的廣泛應用 。

TRF7970ARHBR器件針對所有符合板載 ISO 協議的組幀和同步任務，支持高達 848kbps 的數據速率。TRF7970ARHBR器件還支持 NFC 論壇標簽類型 1、2、3、4 和 5 的讀寫器模式。可通過使用該器件提供的直接模式之一來實現其他標準甚至自定義協議。這些直接模式可讓用戶完全控制 AFE，并且還可以訪問原始子載波數據或者未組幀但已經是 ISO 格式的數據和相關（提取的）時鐘信號。

可使用 SPI 或并行接口進行 MCU 和 TRF7970ARHBR器件間的通信。當使用內置的硬件編碼器和解碼器時，發送和接收功能使用一個 127 字節的 FIFO 寄存器。對于直接發送或接收功能，由于編碼器或解碼器可被旁路繞開，所以 MCU 可實時地處理數據。

TRF7970ARHBR器件支持 2.7V 至 5.5V 的寬電源電壓范圍以及 MCU I/O 接口的 1.8V 至 5.5V 數據通信電平。

當使用 5V 電源時，發送器對于 50Ω 負載具有 100mW (+20dBm) 或 200mW (+23dBm) 等效值的可選輸出功率電平，并支持可選調制深度的 OOK 和 ASK 調制。

應用領域

TRF7970ARHBR器件廣泛應用于各種需要NFC和RFID技術的場景，包括但不限于：

支付和身份驗證?：在移動支付、門禁控制和身份識別中發揮重要作用。

物流管理?：在貨物追蹤和庫存管理中提供高效的數據采集。

?智能標簽?：用于各種智能標簽和傳感器，實現物品的自動識別和管理。
