最新資訊?ADF4355-2BCPZ是一款由（ADI）生產的集成VCO的微波寬帶合成器?，非常適合無線基礎設施、點到點/點到多點微波鏈路、衛星/VSAT、測試設備/儀器和時鐘生成等應用場景。概述?ADF4355-2BCPZ是一款集成VCO的寬帶頻率合成器，其基波輸出頻率范圍為3400 MHz至6800 MHz。 此外…
?ADF4355-2BCPZ是一款由（ADI）生產的集成VCO的微波寬帶合成器?，非常適合無線基礎設施、點到點/點到多點微波鏈路、衛星/VSAT、測試設備/儀器和時鐘生成等應用場景。
概述

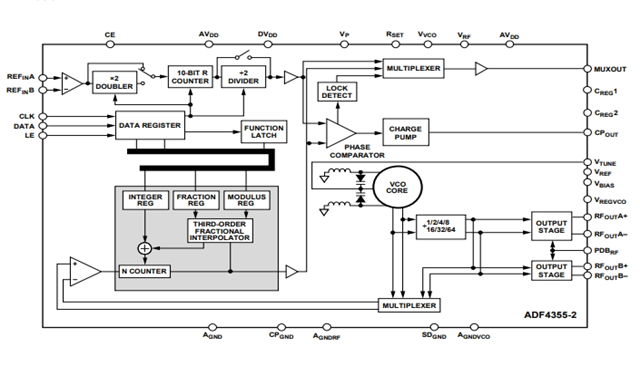

?ADF4355-2BCPZ是一款集成VCO的寬帶頻率合成器，其基波輸出頻率范圍為3400 MHz至6800 MHz。 此外，VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至54 MHz的RF輸出頻率。 對于要求隔離的應用，RF輸出級可以實現靜音。 靜音功能既可以通過引腳控制，也可以通過軟件控制。
?ADF4355-2BCPZ結合外部環路濾波器和外部參考頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。 一系列分頻器可實現54 MHz至4400 MHz的工作頻率。
所有片內寄存器均通過簡單的三線式接口進行控制。?ADF4355-2BCPZ采用3.15 V至3.45 V的模擬和數字電源工作，并帶有4.75 V至5.25 V的電荷泵和VCO電源。此外，?ADF4355-2BCPZ還內置硬件和軟件省電模式。
應用場景
?ADF4355-2BCPZ廣泛應用于以下領域：
無線基礎設施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
點到點/點到多點微波鏈路
測試設備
無線局域網(LAN)、有線電視設備
時鐘產生
技術參數
類型：PLL + VCO
電路數量：2 Circuit
最大輸入頻率：600 MHz
最小輸入頻率：10 MHz
輸出頻率范圍：54 MHz to 4.4 GHz
電源電壓-最大：3.45 V
電源電壓-最?。?.15 V
最小工作溫度：- 40°C
最大工作溫度：+ 85°C
安裝風格：SMD/SMT
封裝 / 箱體：LFCSP-32
這些參數使得?ADF4355-2BCPZ在需要高精度頻率合成的應用中表現出色。
此外，?ADF4355-2BCPZ還具有以下特性：
RF輸出頻率范圍： 54 MHz至4400 MHz
小數N分頻頻率合成器和整數N分頻頻率合成器
高分辨率38位模數
低相位噪聲電壓控制振蕩器(VCO)
可編程1/2/4/8/16/32/64分頻輸出
模擬和數字電源： 3.3 V
電荷泵和VCO電源： 5 V（典型值）
邏輯兼容性： 1.8 V
可編程雙模預分頻器：4/5或8/9
可編程的輸出功率
RF輸出靜音功能
三線式串行接口
模擬和數字鎖定檢測
