全新HMC252AQS24E(ADI,RF開關,DC至3 GHz)GaAs MMIC SP6T非反射式開關

全新HMC252AQS24E(ADI,RF開關,DC至3 GHz)GaAs MMIC SP6T非反射式開關

來源:本站時間:2025-03-18瀏覽數:

概述HMC252AQS24E是一款低成本非反射SP6T開關,其寬帶工作頻率范圍為DC至3.0 GHz。該開關提供單正偏置和真TTL/CMOS兼容性。HMC252AQS24E集成了3:6解碼器,僅需三個控制線和一個正偏置即可選擇每個路徑,HMC252AQS24E SP6T可取代SP4T和SPDT MMIC開關和邏輯驅動器的多種配置…

概述

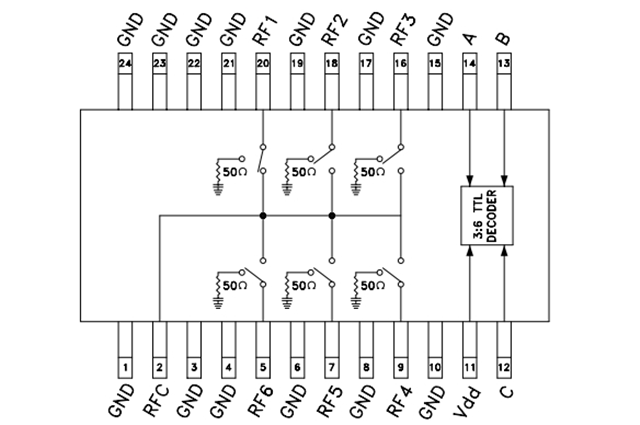

HMC252AQS24E是一款低成本非反射SP6T開關,其寬帶工作頻率范圍為DC至3.0 GHz。該開關提供單正偏置和真TTL/CMOS兼容性。HMC252AQS24E集成了3:6解碼器,僅需三個控制線和一個正偏置即可選擇每個路徑,HMC252AQS24E SP6T可取代SP4T和SPDT MMIC開關和邏輯驅動器的多種配置。


HMC252AQS24E采用 ?24引腳QSOP封裝?(尺寸3.90mm×8.65mm),兼容SMT工藝,適合高密度PCB布局?。其工作溫度范圍為 ?-40°C至+85°C?,通過工業級環境可靠性驗證,滿足嚴苛場景需求?。


核心性能參數?

?1、頻率范圍與插入損耗?

工作頻率覆蓋 ?DC至3.0 GHz?,HMC252AQS24E支持寬帶射頻信號切換,2 GHz頻段插入損耗低至 ?1.0 dB?(典型值),3 GHz時插入損耗為 ?1.8 dB??。

關閉隔離度典型值達 ?32 dB?,HMC252AQS24E可減少信號串?dāng)_?。

?2、電源與控制邏輯?

單正電源供電(?+3V至+5V?),HMC252AQS24E集成 ?3:6 TTL解碼器?,僅需3條控制線即可實現SP6T通道切換,簡化電路設計?。

HMC252AQS24E支持TTL/CMOS兼容控制信號,切換時間典型值為 ?120 ns?(運行與空閑時間)?。


典型應用場景?

HMC252AQS24E憑借其高線性度與低損耗特性,廣泛應用于以下領域:

1、通信基礎設施?

HMC252AQS24E適用于基站?射頻前端信號路由、?CATV/DBS?(衛星廣播)系統多通道切換?。

MMDS?(多信道多點分配服務)與?無線局域網(WLAN)?設備的高頻信號管理?。

?2、測試與測量?

HMC252AQS24E非常適合高頻測試設備(如矢量網絡分析儀)中的多路徑信號切換,可提升測試效率?。

?3、工業與消費電子?

HMC252AQS24E適用于無線通信模塊、射頻收發器設計中的低成本開關解決方案?。


技術參數

HMC252AQS24E的主要技術參數包括:

插入損耗?:在2 GHz時為1.0 dB?

單正電源?:VDD = +3V至+5V

集成3:6 TTL解碼器?

工作溫度范圍?:-40°C至+85°C

電源電流?:8 mA

控制電壓?:2V至3.3V或2V至5V?

這些參數確保了HMC252AQS24E在各種應用中的穩定性和可靠性。


如需獲取HMC252AQS24E產品價格,請?jiān)L問thaibai.com。
