最新資訊ADL5561ACPZ是一款專為RF和IF優化的高性能差分放大器?。它具有超低失真、低噪聲和低功耗的特性，特別適合于驅動8-16位高速ADC。ADL5561通過引腳設置提供三種可選增益，分別為6 dB、12 dB和15.5 dB，采用單端配置時，增益分別降到5.6 dB、11.1 dB和14.1 dB?。此外，ADL5…

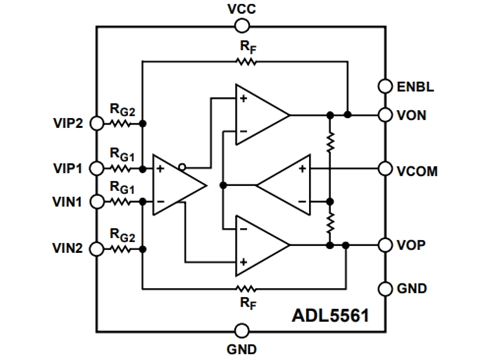

ADL5561ACPZ是一款專為RF和IF優化的高性能差分放大器?。它具有超低失真、低噪聲和低功耗的特性，特別適合于驅動8-16位高速ADC。ADL5561通過引腳設置提供三種可選增益，分別為6 dB、12 dB和15.5 dB，采用單端配置時，增益分別降到5.6 dB、11.1 dB和14.1 dB?。此外，ADL5561采用外部串聯輸入電阻可以靈活地?cái)U(kuò)展增益，實現從0到15.5 dB之間的任何增益?。
ADL5561ACPZ的典型靜態電流為40mA，而在禁用時消耗的電流小于3mA，輸入和輸出間具有出色的隔離性能。
該器件的寬帶性能和低失真性能得到了優化，再加上其增益可調，使其可用于低失真、低噪聲和低功耗特性非常關鍵的通用IF和寬帶應用中。通過優化，實現了壓擺率、帶寬和寬帶失真性能的較佳組合，從而能夠驅動范圍很廣的A/D轉換器，并特別適合于驅動混頻器、PIN二極管衰減器、SAW濾波器以及多單元的分立器件。
ADL5561ACPZ采用ADI公司的高速SiGe工藝制造，封裝為3 mm×3 mm、16引腳的LFCSP緊湊型封裝，工作溫度范圍為?40°C～+85°C。
特征
?3 dB帶寬：2.9 GHz (AV = 6 dB)
低供電電流：40 mA
引腳綁定的增益調整：6 dB、12 dB、15.5 dB
差分或單端輸入轉差分輸出
低噪聲輸入級：2.1 nV/√Hz RTI (AV = 12 dB)
低寬帶失真(AV = 6 dB)
10 MHz：-94 dBc (HD2)、-87 dBc (HD3)
70 MHz：-98 dBc (HD2)、-87 dBc (HD3)
140 MHz：-95 dBc (HD2)、-87 dBc (HD3)
250 MHz：?80 dBc (HD2)、-73 dBc (HD3)
IMD3s：-86 dBc（250 MHz中心頻率）
壓擺率：9.8 V/ns
快速建立：2 ns；過驅恢復：3 ns
單電源供電：3 V至3.6 V
關斷控制
采用高速XFCB3 SiGe工藝制造
應用
差分ADC驅動器
單端-差分轉換
RF/IF增益級
SAW濾波器匹配接口
