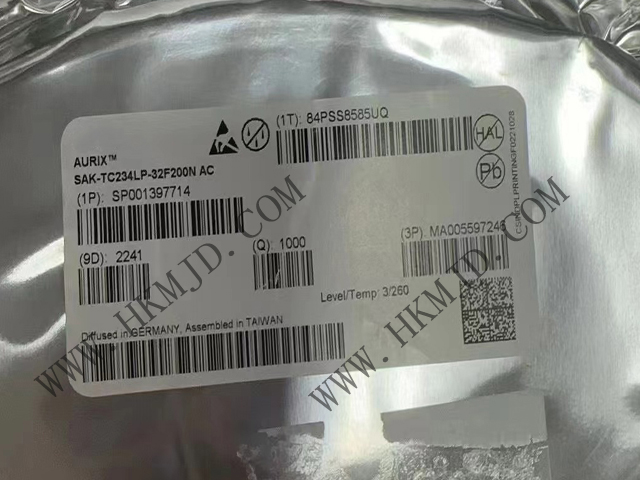

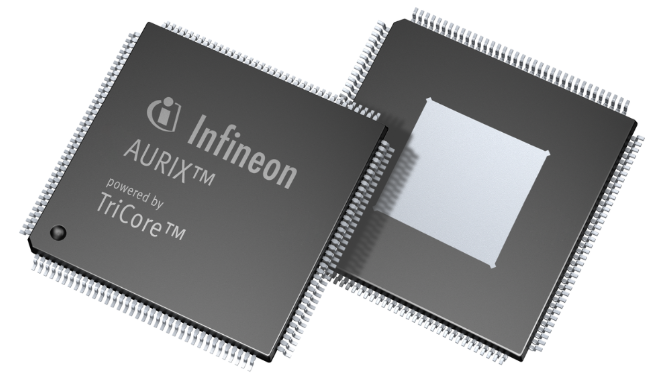

深圳市明佳達電子有限公司供應英飛凌汽車微控制器_SAK-TC234LP-32F200N AC_32位單芯片微控制器，頻率為 200 MHz，閃存容量高達 2MB，采用 TQFP-144 封裝。

描述

SAK-TC234LP-32F200N AC 屬于 AURIX? TC23xL 系列。其創新的多核架構基于多達三個獨立的 32 位 TriCore CPU，旨在滿足最高安全標準，同時大幅提高性能。TC23xL 系列配備 200 MHz 的 TriCore、3.3V 單電壓電源和功能強大的通用定時器模塊（GTM），旨在降低復雜性、實現一流的功耗和顯著的成本節約。

TC23x 產品系列具有以下特點：

? 帶一個 CPU 內核的高性能微控制器

? 高能效標量三核 CPU (TC1.6E)，具有以下特性：

- 與 TC1.6P 二進制代碼兼容

- 在全溫度范圍內工作頻率高達 200 MHz

- 高達 184 Kbyte 的數據劃撥板 RAM (DSPR)

- 高達 8 Kbyte 的指令劃片 RAM (PSPR)

- 8 Kbyte 指令高速緩存 (ICACHE)

- 4 行讀取緩沖器 (DRB)

? 用于 TC1.6E 的鎖定步進影子內核

? 多個片上存儲器

- 所有嵌入式 NVM 和 SRAM 均受 ECC 保護

- 高達 2 Mbyte 的程序閃存 (PFLASH)

- 高達 128 Kbyte 的數據閃存 (DFLASH) 可用于 EEPROM 仿真

- 32 Kbyte 存儲器 (LMU)

- 512 Kbyte 存儲器 (EMEM)

- 引導閃存（BROM）

? 16 通道 DMA 控制器，可安全傳輸數據

? 先進的中斷系統（ECC 保護）

? 高性能片上總線結構

- 64 位交叉條互連 (SRI)，提供總線主控器、CPU 和存儲器之間的快速并行訪問

- 32 位系統外設總線 (SPB)，用于片上外設和功能單元

- 一個總線橋（SFI 橋）

? 某些型號可選配硬件安全模塊（HSM）（見下文）

? 安全管理單元 (SMU) 處理安全監控警報

? 具有 ECC、內存初始化和 MBIST 功能的內存測試單元 (MTU)

? 硬件 I/O 監視器 (IOM)，用于檢查數字 I/O

? 多功能片上外設單元

- 兩個異步/同步串行通道（ASCLIN），支持硬件 LIN（V1.3、V2.0、V2.1 和 J2602），最高 50 MBaud

- 四個隊列 SPI 接口通道 (QSPI)，具有高達 50 Mbit/s 的主站和從站功能

- 兩個 MultiCAN+ 模塊，每個模塊有 3CAN 節點和 128 個可自由分配的信息對象，通過先進先出緩沖區實現高效數據處理。

- 4 個單邊位點傳輸 (SENT) 通道，用于連接傳感器

- 一個帶 2 個通道（E-Ray）的 FlexRayTM 模塊，支持 V2.1 版本

- 一個通用定時器模塊（GTM），提供一套強大的數字信號濾波和定時器功能實現自主和復雜的輸入/輸出管理

- 一個捕獲/比較 6 模塊（兩個內核 CCU60 和 CCU61）

- 一個通用 12 定時器單元 (GPT120)

- 帶 RMII 和 MII 接口的 IEEE802.3 以太網 MAC (ETH)

? 多功能逐次逼近 ADC (VADC)

- 由 4 個獨立 ADC 內核組成的群集

- 輸入電壓范圍為 0 V 至 5.5 V（ADC 電源）

? 數字可編程 I/O 端口

? 片上調試支持 OCDS 1 級（CPU、DMA、片上總線）

? 四線/五線 JTAG（IEEE 1149.1）或 DAP（設備訪問端口）接口

? 電源管理系統和片上穩壓器

? 帶系統 PLL 和 Flexray PLL 的時鐘發生單元

? 嵌入式穩壓器

特點

? 具有 200MHz / DSP 功能的 TriCore? 內核

? 2MB 閃存，帶 ECC 保護

? 128KB EEProm @ 125k 周期

? 192KB RAM，帶 ECC 保護功能

? 16x DMA 通道

? 24x 12 位 SAR ADC 轉換器

? 功能強大的通用定時器模塊 (GTM)

? 傳感器接口：4 個 SENT

? 先進的連接性：1 個 FlexRay、2 個 LIN、4 個 QSPI、6 個 CAN（包括數據速率增強型 CAN FD

? 喚醒定時器

? 單電壓供電 3.3V

? TQFP-144 封裝

? 環境溫度范圍 -40°...+125°

? 可編程 HSM（硬件安全模塊）

應用

? 汽車車身控制模塊 (BCM)

? 電動助力轉向 (EPS)

? 電子穩定性控制

? 主配電中心 (PDC)
