適合汽車照明應用的MAX25606ATP/VY+ 6開關矩陣管理器IC包含6開關矩陣，用于旁路單燈串或雙燈串應用中的單個LED。它具有六個單獨控制的n溝道MOSFET開關，每個開關的導通電阻為0.2Ω，額定電壓為16V?？梢允褂脝蝹€電源為串聯在一起的所有LED供電?？梢酝ㄟ^開啟和關閉每個LED上的旁路開關來調節每個LED的亮度。該器件也可以配置用于雙串應用中，每串包含三個串聯開關。每個開關可以跨接在一個、兩個或三個串聯LED上。也可以將兩個開關并聯，以旁路大電流LED。此IC也包含一個內部電荷泵，可為開關的柵極驅動器供電。

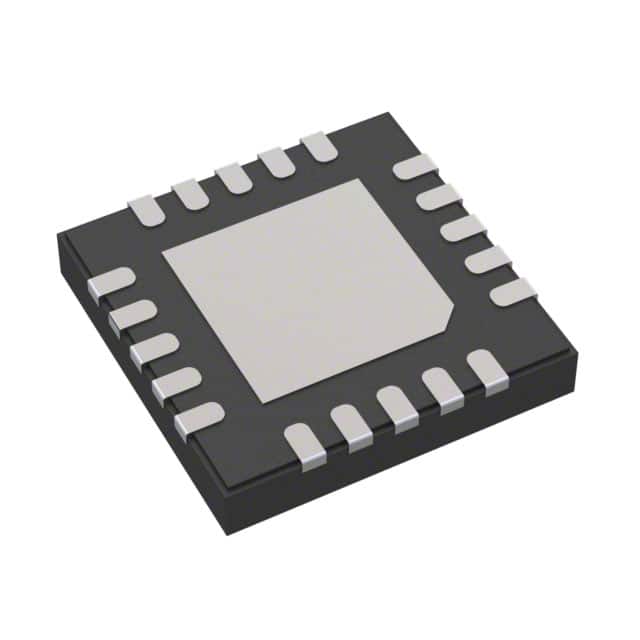

此IC具有一個通用異步接收器-發射器(UART)通信接口。每個開關都可以開啟、關閉或通過12位PWM占空比調整進行PWM調制。兩種不同PWM設置之間的轉換可以瞬時完成，也可以應用對數漸變轉換。對數漸變算法內置于器件中，只需要一個軟件命令。此IC提供對開路LED的保護，可通過串行接口提供開路和短路LED故障報告。該器件采用20引腳4x4mm側面可濕TQFN封裝和帶裸露焊盤的20引腳超薄緊縮小型封裝(TSSOP)。該器件通過了AEC-Q100 1級認證，可在-40°C至+125°C的整個溫度范圍內工作。

優勢和特點

汽車級品質：通過AEC-Q100認證

六開關矩陣管理器支持靈活配置

單串和雙串配置

單串支持多達6個串聯開關

雙串支持多達3個串聯開關

每個開關支持多達3個LED

強大的串行接口

多分支UART通信接口

多達64個可尋址器件

優化的PWM調光配置提供出色的調光性能

可編程12位PWM調光

PWM調光狀態間的漸變轉換

用于PWM調光的內部時鐘發生器或外部時鐘

EMI抑制

通過可編程壓擺率實現EMI控制

集成擴頻頻率抖動

保護功能和封裝提高了可靠性

開路LED保護

可編程開路和短路LED閾值

開路和短路LED故障報告

走線開路故障報告

散熱增強型20引腳可濕側面TQFN封裝和帶裸露焊盤的20引腳TSSOP封裝

應用

汽車矩陣LED系統和自適應驅動光束燈
