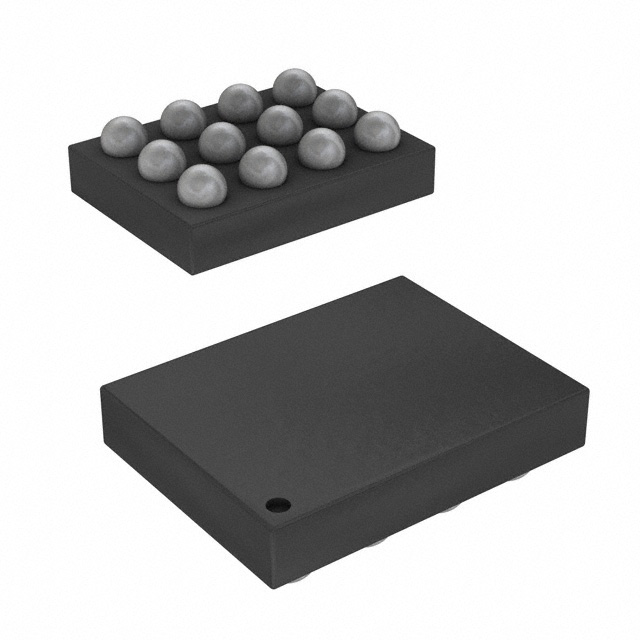

NX20P0407UKAZ是單芯片USB type-C端口保護解決方案。系統側的CC1/CC2和SBU1/SBU2引腳可以提供28V短路過壓保護，短路時連接到VBUS，這些引腳位于VBUS引腳旁邊。

USB C型允許VBUS電壓通過電源傳輸協議增加到20V，令人擔憂的是，這些CC1/2和SBU1/2引腳在插入機械式雙絞線接頭時可以用VBUS進行短接，因?yàn)镃型連接器觸針是25％，比上一代連接器更接近彼此，大多數移動設備一直在使用的微型USB。另一個問題是濕氣或細塵可能會導致引腳旁邊的電壓短路至20V VBUS。

NX20P0407UKAZ使CC和SBU在異常條件下更加穩健。NX20P0407在連接器側的CON_CC1、CON_CC2、CON_SBU1和CON_SBU2引腳上具有28VDC的容限，如果電壓高于過壓閾值，則快速斷開開關，系統側的CC1、CC2、SBU1和SBU2可免受高壓影響。

NX20P0407UKAZ在CON_CC1和CON_CC2、+ 15KV空氣放電和+ 8KV接觸式放電上集成了IEC 61000-4-2 ESD保護，有助于降低外部BOM成本。

主要特性

USB Type-C CC1/2和SBU1/2對VBUS的短路保護

CON_CC1 / CON_CC2: 28VDC

CON_SBU1 / CON_SBU2: 28VDC

CON_CC1 / CON_CC2中的Rd電路電池耗盡

低導通電阻開關

CC開關：160m?

SBU開關：3.6?

CON_CC1/2具有強大的ESD抗擾度

IEC 61000-4-2接觸放電：8KV

IEC 61000-4-2空氣放電：15KV

CON_CC1/2上的+/- 35V電涌保護

低SYS漏電流：32uA

CC1/2漏電流：< 1uA

快速OVP關閉時間：60ns

應用

移動設備

平板電腦

智能手機

筆記本電腦
