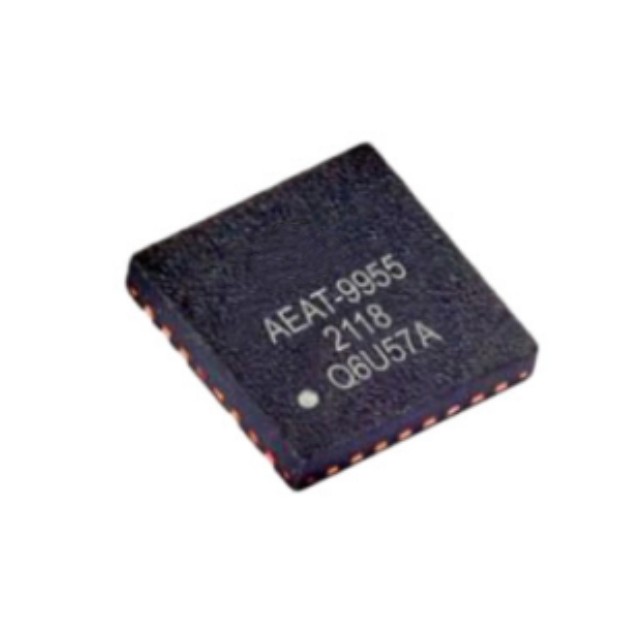

商品名稱:AEAT-9955-102
數據手冊:AEAT-9955-102.pdf
品牌:BROADCOM
年份:23+
封裝:QFN-32
貨期:全新原裝
庫存數量:1000 件
Broadcom AEAT-9955-102可編程角度磁性編碼器是一款角度磁性旋轉傳感器,可360°旋轉提供準確的角度測量。AEAT-9955在單個器件中集成了霍爾傳感器元件和復雜的模擬與數字信號處理。一個簡單的兩極磁體通過垂直旋轉產生必要的磁場。寬磁場傳感器配置在應用中可實現軸上(軸端)或軸外(軸側、軸向和徑向)模式。
AEAT-9955-102是一套多功能解決方案,能支持各種具有強大架構的應用,用于測量和傳輸絕對和增量信號。絕對角度測量可立即指示磁體的角度位置,分辨率可從10至18位之間選擇和編程。在選定后,就可通過標準SSI(奇偶校驗)和SPI(帶CRC和奇偶校驗選項)通信協議對數字表示的位置數據進行評估。在需要時,用戶還可以選擇接收PWM編碼輸出信號中的絕對角度位置。ABI和UVW信號指示了增量位置,ABI的用戶可配置分辨率范圍寬,為1CPR至高達20,000CPR,UVW換相信號的極對為1至32極對(2-64極)。
Broadcom AEAT-9955-102可編程角度磁性編碼器采用緊湊型5mm x 5mm四方扁平無引線 (QFN) 封裝,工作溫度范圍為-40°C至+125°。
特性
工作電壓:5.0V和3.3V
睡眠模式下電流消耗:300μA
可編程10位至18位絕對分辨率
增量位置指示在ABI和UVW信號上,具有用戶可配置CPR(從0CPR至20000CPR)
1pp至32PP換向角度輸出UVW
絕對輸出通過2線SSI、3線SSI、4線SPI和PWM
用于ABI、UVW和串行接口的專用輸出引腳
專用歸零和出錯引腳
EEPROM架構實現多次用戶配置
可選56位內存鎖定功能
自動積分非線性角度校正實現高準確度
設計符合ISO26262 ASIL-D和SIL3標準,用第二塊芯片實現冗余
一轉多重索引
用于多從網路的高阻抗輸出
工作溫度范圍:-40°C至+125°C
5mm x 5mm QFN-32封裝
符合RoHS指令
應用
無刷直流電機和步進電機
替代旋轉變壓器和電位器
工業自動化和機器人技術
工業縫紉機和紡織品設備
光檢測和測距 (LiDAR)
